Z15W内螺纹闸阀
一、Z15W不锈钢内螺纹闸阀产品概述：
1、产品特征：
2、 公称压力：2.5MPa
3、适用温度范围：-20～232℃～350℃
4、适用介质：水、油、气及某些腐蚀性液体（W.O.G）
5、螺纹类型：G.NPT.BSPT.BSP.DIN259/2999
二、Z15W不锈钢内螺纹闸阀主要尺寸：
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1 1 /4"
|
1 1 /2"
|
2"
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
|
L
|
55
|
61
|
65
|
72
|
79
|
89
|
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|

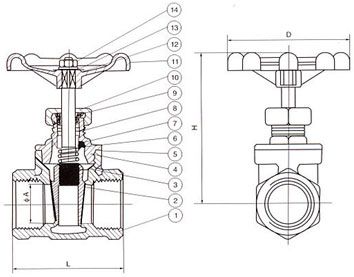

三、Z15W不锈钢内螺纹闸阀结构图：
四、Z15W不锈钢内螺纹闸阀主要材料：
|
序号
|
零件名称
|
材质
|
|
1
|
阀体
|
不锈钢CF8M/CF8
|
|
2
|
闸板
|
不锈钢CF8M/CF8
|
|
3
|
阀杆
|
不锈钢SS316/304
|
|
4
|
阀盖
|
不锈钢CF8M/CF8
|
|
5
|
填料
|
聚四氟乙烯
|
|
6
|
止推垫片
|
不锈钢SS304
|
|
7
|
阀杆架
|
不锈钢SS316/SS304
|
|
8
|
填料
|
聚四氟乙烯
|
|
9
|
螺母
|
不锈钢SS304
|
|
10
|
填料压盖螺母
|
不锈钢SS316/SS304
|
|
11
|
手轮
|
铝合金
|
|
12
|
铭牌
|
铝
|
|
13
|
手轮垫片
|
不锈钢SS304
|
|
14
|
手轮螺母
|
不锈钢Ss304
|
